解密“水纹”产生的原因及我们的全套解决方案
在金属表面处理的各类缺陷中，“水纹”或许是最令人困扰却又最常见的现象之一。无论是电镀板孔边的圈状痕迹、抛光后工件表面的暗斑，还是酸洗板上的水纹印，这些形似水渍、泪滴或同心圆的缺陷，如同幽灵般困扰着无数工艺工程师。它们不仅影响产品外观，更可能预示着更深层的质量问题。
广东红日星实业有限公司基于多年表面处理经验，系统梳理了“水纹”缺陷的多种成因，并针对不同场景提供一体化的解决方案。
一、 “水纹”面面观：不同工艺中的典型表现
“水纹”并非单一缺陷，而是在不同工艺阶段表现为多种形态：
二、 深度解密：“水纹”的四大成因路径
通过对不同场景缺陷的系统分析，我们发现“水纹”的形成主要遵循以下四条路径：
1. 清洗残留路径：最直接的成因
在电镀板孔边水纹的分析中，研究人员发现：如果纯粹是水纹的残留，最可能的原因是在烘干前的水洗不够完整，导致孔内的残液在烘干时流出干燥于板面，形成水纹现象。这种现象尤其以小孔或深孔较容易发生。
2. 基体缺陷路径：隐藏的“定时炸弹”
压铸件抛光后出现水纹暗斑的案例揭示了一个重要规律：问题往往不在抛光本身，而在于基体质量。多位行业专家指出，抛光后出现的暗斑通常是压铸没压结实的表现。模具设计不合理、排气不畅、脱模剂选用不当、模具温度过低等因素，都会导致压铸件内部存在疏松区域，这些区域在抛光后暴露为暗斑状水纹。
3. 前处理异常路径：化学作用的印记
取向硅钢酸洗板水纹印的研究提供了另一重要视角：二次酸洗后表面粗糙度差异是水纹印缺陷产生的直接原因。进一步分析发现，一次酸洗后缓蚀剂吸附区氧化铁皮剩余量与酸液中缓蚀剂残留的浓度密切相关。这意味着前处理药剂的残留和不均匀分布，会在后续工序中转化为可见的水纹缺陷。
同样，模具钢抛光面出现水波纹缺陷的研究表明，热处理过程中温度过高造成晶粒粗大、过热组织带来高的淬火应力，最终导致模具表面产生麻点和水波纹缺陷。
4. 环境冷凝路径：被忽视的外部因素
电镀锌生产中的水印缺陷研究发现，不规则分布的圆形或椭圆形明亮痕迹，呈前尖后圆、尾部类爪形的流体特征，其形成是由于冷凝水滴落在了带钢上表面。这些冷凝水可能来自镀锌槽或镀锌后高浓度的冷凝水滴滴落，也可能因气候变化和湿气变化的影响。

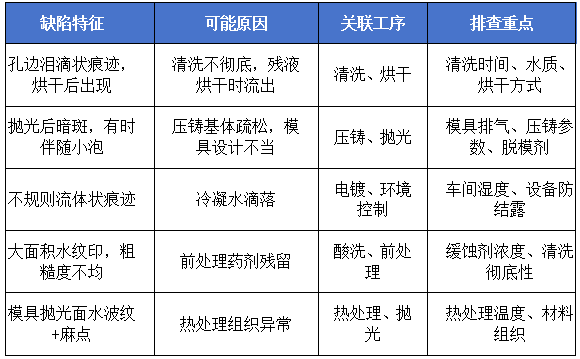

三、 成因矩阵：快速定位您的“水纹”根源
四、 红日星全套解决方案：从诊断到根治
针对“水纹”缺陷的多元成因，广东红日星实业有限公司提供从问题诊断到工艺优化的一体化解决方案：
1. 清洗工艺优化方案（针对清洗残留）
当水纹源于清洗不彻底时，我们提供以下改进路径：
2. 前处理精细控制方案（针对化学残留与表面不均）
对于因前处理药剂残留或表面粗糙度不均导致的水纹，我们提供：
缓蚀剂精准控制：采用红日星酸洗缓蚀剂系列，配合浓度在线监测技术，确保缓蚀剂在最佳浓度范围内工作，避免过量吸附导致的残留
酸液定期更新：建立酸液更换预警机制，避免老化的酸液中杂质累积
中和与活化工艺：酸洗后增加中和与表面活化工序，推荐INT系列中和剂与活化剂，确保表面状态均一
3. 压铸与抛光协同方案（针对基体缺陷）
针对压铸件抛光后暴露的水纹暗斑，我们提出“前控后治”策略：
前控（压铸环节）：
模具设计优化：改善浇注系统与排气设计，避免卷气
压铸参数调整：优化注射速度、压力、模具温度
脱模剂选用：推荐红日星压铸脱模剂系列，减少油纹产生
后治（抛光环节）：
抛光前检查：引入目视或光学检测，提前识别基体缺陷
抛光工艺补偿：对轻微缺陷区域采用红日星MIRROR系列精抛膏进行局部修复
封闭处理：对无法完全消除的细微暗斑，推荐使用表面封闭剂改善外观
4. 环境与设备控制方案（针对冷凝水纹）
对于因冷凝水导致的缺陷，我们提供：
车间环境优化：控制湿度与温差，避免结露条件
设备防结露改造：对电镀槽、清洗槽进行防尘罩改造，优化排雾系统
工艺温度调整：优化电镀液温度控制，减少蒸汽产生
五、 成功案例：从18.73%到0的跨越
某取向硅钢生产企业长期受酸洗水纹印缺陷困扰，缺陷发生率高达18.73%。经红日星技术团队诊断，确定问题源于酸洗过程中缓蚀剂残留导致的表面粗糙度差异。
解决方案：
1.排空酸槽和循环罐中残留缓蚀剂的酸液
2.降低酸洗计划初期的酸液温度
3.引入红日星酸洗缓蚀剂精准添加系统，实现浓度自动控制
实施效果：酸洗水纹印缺陷发生率从18.73%降至0%，每年减少因缺陷导致的废品损失数百万元。
“水纹”缺陷的复杂性在于，它往往是多个工序问题的综合反映。仅仅在缺陷出现的末端工序进行修补，如同在河流下游清理垃圾，源头仍在不断输入污染物。真正有效的解决方案，必须建立在对全工艺流程深刻理解的基础上。
广东红日星实业有限公司秉承“系统诊断、源头治理”的理念，为客户提供从问题识别、原因分析到工艺优化的全流程服务。我们相信，只有将每个工序的微小细节控制在最佳状态，才能最终消除那些看似神秘的水纹缺陷，让每一件产品都呈现出完美无瑕的表面品质。
