抛光液的粘度与pH值，对表面粗糙度的影响有多大？

在精密抛光工艺中，工程师们往往聚焦于磨料粒度、设备转速、加工压力等显性参数，却容易忽略承载这些磨料的介质本身——抛光液的物理化学性质。其中，粘度与pH值这两个看似基础的指标，实则对最终表面粗糙度有着决定性的影响。它们如同抛光过程的“隐形之手”，通过改变流场特性、颗粒行为与界面化学反应，深刻雕琢着工件的微观形貌。

广东红日星实业有限公司基于多年抛光液研发与应用经验，系统解析这两个关键参数的作用机理，为精密抛光工艺优化提供科学依据。

一、粘度：控制“接触”的流体之手

抛光液的粘度决定了其在工件表面的流动行为与磨粒的运动轨迹。研究发现，随着抛光液粘度增大，材料去除函数的去除深度呈指数级下降，而去除形状及范围基本保持不变。这一特性对表面粗糙度产生直接而深远的影响：

1. 流体动压分布与磨粒作用轨迹

在射流抛光等工艺中，抛光液粘度直接影响磨粒撞击工件的速度矢量。低粘度抛光液流动性强，磨粒获得较高的冲击速度，材料去除效率高，但容易产生较深的切削痕迹。随着粘度增加，磨粒运动受到更强的阻尼，其撞击速度矢量趋于平稳，切削深度减小且分布更加均匀，从而有利于降低表面粗糙度。

2. 磨粒承载与悬浮稳定性

在磁流变抛光中，抛光液的粘度通过影响颗粒分散行为间接决定抛光质量。研究表明，通过pH值优化获得的最佳分散状态，可使抛光料浆中颗粒粒径最小化（可达260nm），同时获得绝对值最大的Zeta电位（33.28mV）。这种高度分散、稳定悬浮的抛光液能够提供均匀的磨粒分布，是实现低粗糙度表面的前提条件。

3. 循环使用中的粘度演变

清华大学摩擦学国家重点实验室的研究发现，抛光液在循环使用过程中，其粘度会逐渐增大，同时伴随pH降低和磨料颗粒团聚现象。这些变化导致抛光速率略有下降，但若控制得当，抛光表面质量可基本保持不变。这提示我们：粘度的稳定性控制是维持抛光一致性、确保批次间粗糙度稳定的关键。

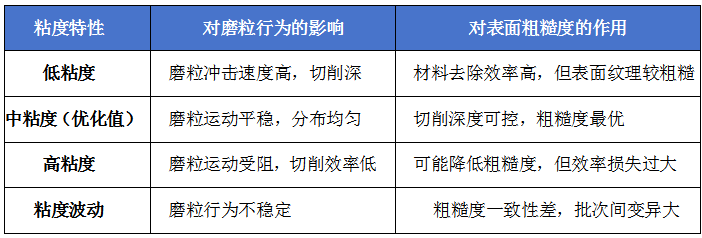

粘度对表面粗糙度的影响机制总结：

二、pH值：调控“化学-机械协同”的钥匙

如果说粘度主要控制物理作用，那么pH值则是开启化学作用的“钥匙”。在化学机械抛光（CMP）及各类复合抛光工艺中，pH值通过对工件表面化学状态、磨料颗粒分散行为以及二者间相互作用的调节，深刻影响着最终表面粗糙度。

1. 远离等电点：获得理想表面的必要条件

四川大学的研究团队系统研究了抛光液pH值对光学元件表面粗糙度的影响。结果表明：抛光液的pH值对表面粗糙度有显著影响；当抛光过程中保持抛光液处于微碱性状态，且远离抛光粉的等电点时，抛光元件表面可获得较小的粗糙度。

这一现象的解释在于：当pH值远离磨料颗粒的等电点时，颗粒表面带同种电荷，静电斥力使颗粒均匀分散，避免团聚划伤工件；同时，工件表面在碱性条件下形成适度软化的水合层，与磨料产生理想的化学-机械协同作用。

2. pH对去除率与粗糙度的双重影响

最新研究发现，在YAG晶体的剪切增稠抛光（STP）中，抛光液pH值对材料去除率和表面粗糙度产生截然不同的影响：

pH < 11时：YAG晶体表面主要发生化学键解离和新键形成，材料去除率较低

pH = 13时：表面形成由AlSiO和YSiO组成的反应层，其硬度低于磨料，可被机械作用高效去除。15分钟内表面粗糙度从60±10nm降至0.38±0.06nm，材料去除率达到117.30nm/min，是传统化学机械抛光的4.3倍

这一发现揭示：适当的高pH条件可诱导表面形成“易去除反应层”，在提升效率的同时获得超光滑表面。

3. Zeta电位：连接pH与分散状态的桥梁

在蓝宝石晶片的化学机械抛光研究中，学者发现两性离子表面活性剂在抛光液pH值为6-10时抑制材料去除，而在pH 11-12时促进去除；当pH=12时，材料去除率达最大值2202nm/h，表面粗糙度仅0.807nm。机理分析表明：pH值通过改变磨粒表面Zeta电位和静电相互作用，调节了磨粒与晶片表面的吸附行为。

磁流变抛光的研究进一步证实：当pH值为12时，抛光料浆具有绝对值最大的Zeta电位（33.28mV）和最小的颗粒粒径（260nm），获得颗粒分散均匀、悬浮性能稳定的料浆。在此条件下抛光熔石英，在未明显恶化表面粗糙度的前提下，峰去除效率和体去除效率分别提升87%和66%。

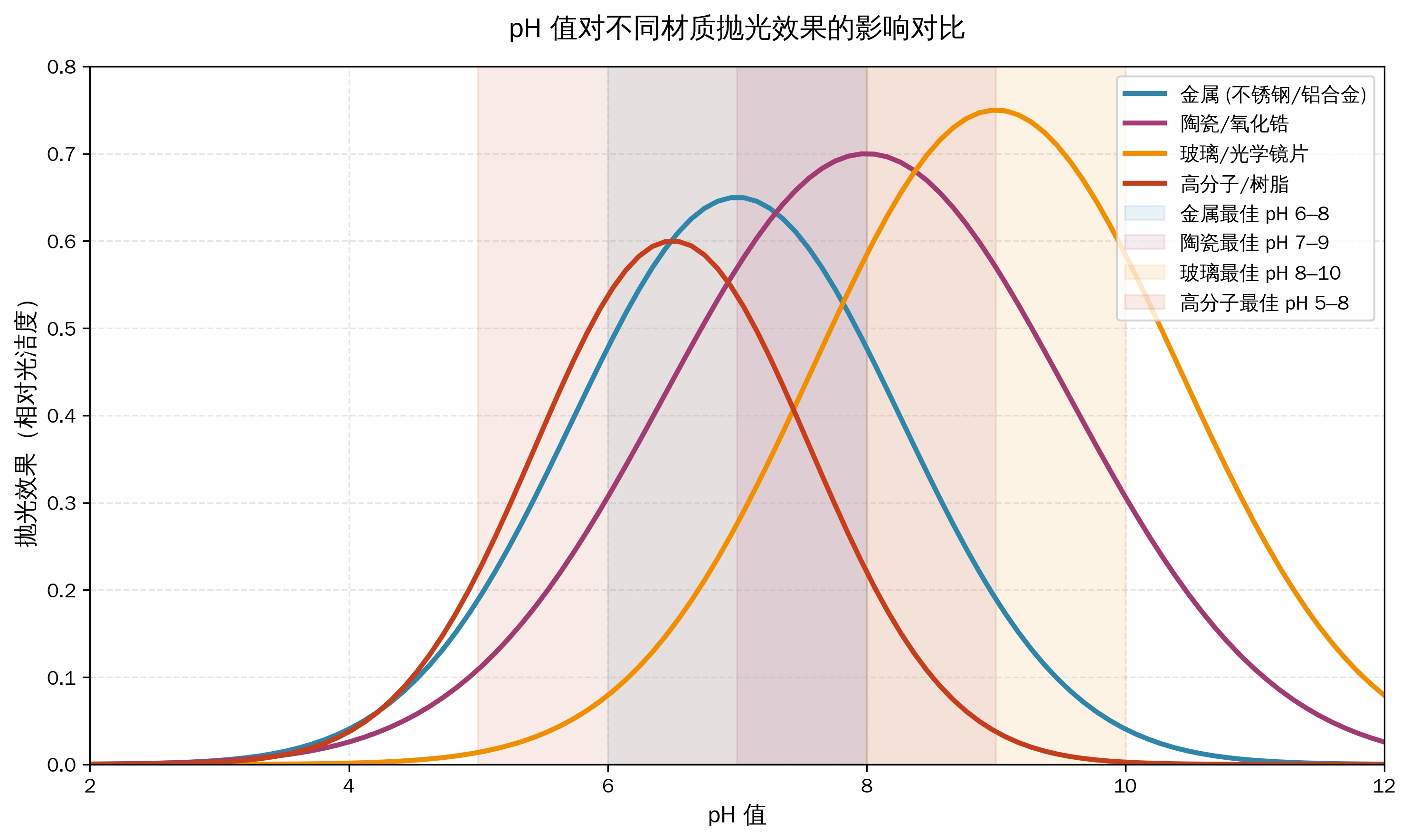

pH值对不同材质的抛光效果影响对比：

三、粘度与pH值的协同调控

实际抛光工艺中，粘度与pH值并非孤立作用的参数，二者通过复杂的耦合关系共同决定抛光效果：

粘度-pH协同作用矩阵

研究表明，在硅衬底CMP中，采用8%有机碱A和3%有机碱B作为复配pH调节剂，可在获得高抛光速率（1.04μm/min）的同时实现低表面粗糙度（Ra=0.621nm）和无划痕表面。这一成功案例表明：精准的pH调控是实现“高效率+高质量”双重目标的关键技术。

四、红日星抛光液设计理念

基于对粘度与pH值影响机制的深刻理解，广东红日星实业有限公司在抛光液产品开发中贯彻以下设计理念：

1. 靶向pH优化
针对不同工件材质，精准设计抛光液pH值范围，确保其远离磨料等电点，同时诱导形成理想反应层，实现化学-机械协同的最优平衡。

2. 粘度精准控制
采用高分子粘度调节剂体系，使抛光液粘度在宽剪切速率范围内保持稳定，确保磨粒运动轨迹可控、分散状态均匀，为低粗糙度表面创造流体力学条件。

3. pH缓冲体系
添加高效pH缓冲剂，维持抛光液在循环使用过程中的pH稳定性，避免因pH漂移导致的抛光质量波动，确保批次间一致性。

4. 多参数协同优化
建立“pH-粘度-磨料粒度-工艺参数”多维优化模型，针对不同材质与表面质量要求，提供定制化的抛光液配方与工艺指导。

在追求极致表面质量的道路上，抛光液的粘度与pH值绝非可有可无的配角，而是决定成败的关键变量。粘度通过控制流场与磨粒行为影响粗糙度形成的动力学过程；pH值则通过调控界面化学与颗粒分散状态，为超光滑表面的获得奠定热力学基础。

广东红日星实业有限公司基于对这两个核心参数的深入研究，持续开发高性能抛光液产品，助力客户在精密抛光领域实现从“经验控制”向“科学调控”的跨越。我们相信，唯有深刻理解参数背后的物理化学本质，方能在原子尺度上雕琢出完美表面。
